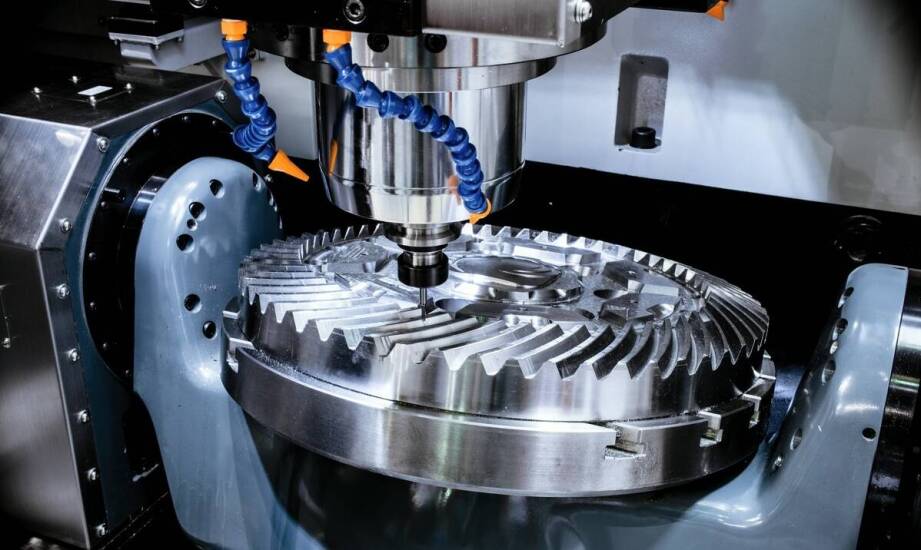

Samohamowanie w osi CNC: kiedy ślimakowa przekładnia, a kiedy planetarna lub serwo

W maszynach sterowanych numerycznie pionowa oś Z podtrzymuje ciężar całego wrzeciona oraz zamontowanych narzędzi skrawających, co rodzi specyficzne wyzwania konstrukcyjne. Po nagłym wyłączeniu zasilania lub nieoczekiwanej awarii układu cały ten ciężki mechanizm nie może gwałtownie opaść na stół roboczy. Taka sytuacja grozi natychmiastowym zniszczeniem obrabianego detalu, a nawet uszkodzeniem samej frezarki. Jednocześnie ruch osi podczas precyzyjnego frezowania musi pozostać całkowicie płynny i wolny od najmniejszych szarpnięć. Właściwe zablokowanie obrotu pod obciążeniem wymaga wyboru odpowiedniego mechanizmu przeniesienia napędu, który skutecznie utrzyma zadaną pozycję bez ciągłego pobierania energii elektrycznej.

Cechy obciążenia i zjawisko samohamowania w osiach pionowych

Projektowanie skutecznego układu napędowego dla osi pracujących w płaszczyźnie pionowej wymaga precyzyjnego uwzględnienia kilku kluczowych parametrów. Głównym czynnikiem determinującym wybór jest całkowita masa osi oraz nieustanne działanie siły grawitacji. Grawitacja wywiera stały nacisk na układ mechaniczny, zmuszając go do pracy w warunkach ciągłego naprężenia. W mniejszych frezarkach portalowych masa osi Z wynosi zazwyczaj od 5 do 20 kilogramów. Samo tarcie naturalnie występujące w prowadnicach liniowych absolutnie nie wystarczy do zatrzymania ciężaru, dlatego konieczne jest fizyczne zablokowanie ruchu przenoszonego z powrotem na wał silnika.

Wielu początkujących konstruktorów błędnie zakłada, że duża moc silnika automatycznie rozwiąże problem stabilnego utrzymania pozycji. W praktyce zdolność mechanizmu do samohamowania ma znacznie większe znaczenie niż surowa moc napędu. Zjawisko samohamowania występuje w sytuacji, w której kąt wzniosu linii śrubowej ślimaka jest mniejszy od kąta tarcia. Dzięki temu wał wyjściowy nie obraca się pod wpływem obciążenia z zewnątrz, nawet po całkowitym odcięciu zasilania od sterownika. Mechanizm po prostu zespala się geometrycznie, chroniąc narzędzie przed uderzeniem o twardy materiał. Układ bezpiecznie utrzymuje pozycję bez ciągłego dozoru ze strony układu elektronicznego. Otwiera to drogę na bezpieczną pracę osi pionowej bez konieczności montowania dodatkowych hamulców elektromagnetycznych.

Dobór napędu do dynamiki pracy i wymagań precyzji

Klasycznym punktem odniesienia dla układów wymagających trwałego blokowania pozycji są przekładnie ślimakowe. Zastosowany motoreduktor ślimakowy 230v łączy jednofazowy silnik prądu przemiennego o mocy od 0,25 do 2,2 kW z odpowiednim przełożeniem redukcyjnym w zakresie od i10 do i40. Taka specyfikacja techniczna pozwala uzyskać stabilne prędkości robocze rzędu 90–140 obrotów na minutę. Dostępne w szerokiej ofercie F.H.U Starek podzespoły tego typu bardzo dobrze sprawdzają się w osiach pozycjonowanych rzadziej. Ich głównym zadaniem jest tam stabilne utrzymanie narzuconej wysokości podczas żmudnej i powolnej obróbki detalu.

Sytuacja zmienia się diametralnie w mechanizmach wymagających wysokiej dynamiki oraz ciągłych zmian kierunku obrotu wrzeciona. Przekładnie planetarne oraz zaawansowane serwonapędy znacznie lepiej znoszą gwałtowne przyspieszenia i nagłe hamowania podczas skomplikowanych trajektorii. Model planetarny wyróżnia się imponującą sprawnością energetyczną na poziomie 96–98 procent. Stawia to go w wyraźnej opozycji do układów ślimakowych, gdzie użyteczna sprawność waha się zaledwie od 70 do 90 procent. Ze względu na duże tarcie ślizgowe mechanizm ślimakowy traci sporo energii i zauważalnie nagrzewa się podczas intensywnej pracy przerywanej. Nadmierna temperatura wpływa na rozszerzalność cieplną elementów, co w konsekwencji obniża powtarzalność pozycjonowania w małych maszynach.

W bardzo wymagających aplikacjach inżynierskich serwonapęd wyposażony w enkoder absolutny na bieżąco koryguje mikroskopijne błędy zlecanej pozycji. W bezpośrednim połączeniu z bezluzową przekładnią planetarną tworzy on system przenoszący ogromne momenty obrotowe przy zachowaniu wyjątkowo kompaktowych wymiarów obudowy. Minimalny luz zwrotny przekłada się wprost na idealnie gładką powierzchnię frezowanych płaszczyzn.

Kolejność decyzyjna przy projektowaniu układu CNC

Proces prawidłowego projektowania napędu osi sprowadza się ostatecznie do chłodnej analizy parametrów mechanicznych maszyny. Właściwa ścieżka doboru zaczyna się zawsze od rzetelnego zdefiniowania wymogu utrzymania pozycji spoczynkowej. Jeśli konstrukcja musi bezpiecznie trzymać duży ciężar w pionie przy wyłączonym prądzie, zastosowanie przekładni ślimakowej staje się naturalnym i konstrukcyjnie najprostszym wyborem. Eliminuje to od razu konieczność instalacji skomplikowanych i często zawodnych hamulców zewnętrznych.

Gdy jednak projektowana oś porusza się w poziomie lub kluczowa jest błyskawiczna odpowiedź na gęsto upakowane komendy sterownika, kryterium dynamiki przejmuje całkowity priorytet w pracach projektowych. W takich wymagających scenariuszach układ planetarny lub precyzyjny serwonapęd zapewni pożądaną płynność i wyeliminuje ryzyko przegrzania napędu. Dopiero po rozstrzygnięciu fundamentalnej kwestii samohamowania inżynier powinien dobierać docelowy typ zasilania silnika oraz dokładne przełożenie sprzęgła. Wartości te muszą zostać precyzyjnie dopasowane do oczekiwanej prędkości roboczej osi oraz szacowanej liczby cykli pracy na przestrzeni lat.
